2026-05-25 ステンレス鋼のパイプ継手は、流体およびガス処理システムの配管の接続、方向変更、終端、または分岐に使用される機械部品です。これらは、ステンレス鋼合金（質量で 10.5% 以上のクロムを含む鉄ベースの金属）から製造されており、表面に自己修復性の不動態酸化物層を形成し、腐食、酸化、化学的攻撃に対して優れた耐性を発揮します。この機械的強度、耐食性、衛生的な表面特性、および温度耐性の組み合わせにより、ステンレス鋼製パイプ継手は、食品および飲料の加工、製薬製造、化学プラント、石油およびガス設備、海洋システム、建築配管など、使用条件下で炭素鋼やプラスチック製の継手が腐食、汚染、または故障するあらゆる場所で選ばれる材料となっています。
用語 ステンレス鋼管継手 同社は、業務用厨房の給水ラインで使用されるシンプルな 0.5 インチねじ付きエルボから、石油化学精製所の大口径スケジュール 80 突合せ溶接減速機まで、非常に幅広い製品をカバーしています。しかし、すべての製品が、他の継手材料とステンレス鋼を区別する基本的な特性を共有しています。それは、広い温度範囲にわたる寸法安定性、適切な合金グレードでのほとんどの酸、アルカリ、および塩化物環境に対する耐性、および流れ抵抗を最小限に抑え細菌の付着を防ぐ滑らかな内径表面です。これらの特性により、長寿命、衛生状態、または圧力下での安全性が交渉の余地のない用途では、炭素鋼、真鍮、またはプラスチックの代替品と比較してステンレス鋼継手の単価が高くなることが正当化されます。
ステンレス鋼管継手は、主に配管システム内での機能によって分類されます。各継手のタイプは、特定の配管の形状や接続の問題を解決します。正しいタイプを指定することが、配管の設計や修理の最初のステップとなります。
肘 change the direction of flow within a piping system. The two standard angles are 90° and 45°, with 90° elbows being far more common. Stainless steel elbows are further classified by their bend radius: short-radius elbows (1D elbows, where the centerline bend radius equals the nominal pipe diameter) produce a tight directional change in a compact space but generate higher pressure drop and flow turbulence. Long-radius elbows (1.5D elbows, centerline radius = 1.5× pipe diameter) are the standard for most process piping because their gentler curve produces lower pressure drop, less erosion at the bend, and better flow characteristics. For slurry service, sanitary systems, or applications conveying viscous fluids, long-radius elbows — or even 3D and 5D radius bends — are specified to minimize product degradation and cleaning difficulty at tight bends. 180° return bends (U-bends) are used in heat exchanger headers and coil configurations.

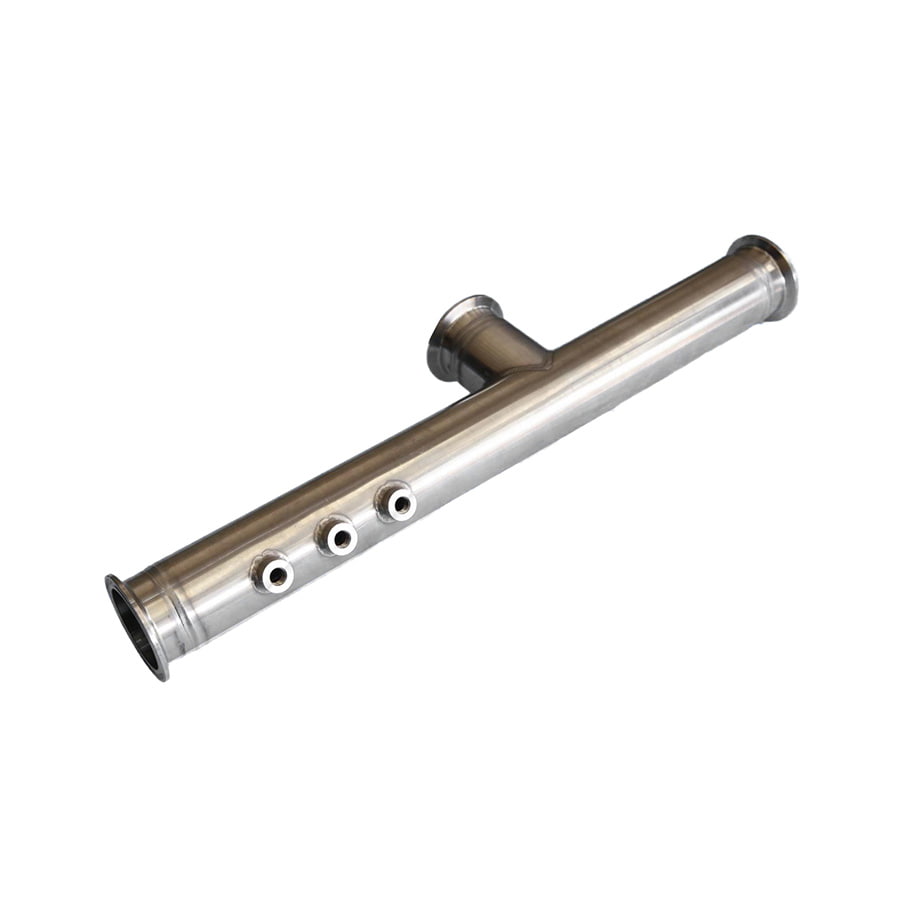

ティー継手で配管を2方向に分岐します。等しい T 字は、3 つの出口すべてで同じボア直径を持ちます。減速ティーの直径は分岐出口の方が実行出口よりも小さいため、別個の減速機を使用せずに、より小さな分岐ラインをより大きなヘッダーから取り出すことができます。十字 (4 方向継手) は、単一の継手から 2 つの直角な方向に分岐し、システム内の同じ点から 2 つの分岐線を取る必要がある場合に使用されます。ただし、圧力や熱サイクル下での応力集中が高いため、T 字型ほど一般的ではありません。食品、乳製品、飲料、製薬システムで使用される衛生的で衛生的なステンレス鋼配管では、T 字は隙間のないフルボアの内部形状で設計されており、製品の閉じ込めを防ぎ、分解せずに定置洗浄 (CIP) 洗浄をサポートします。
減速機 connect pipes of different diameters in a single straight run. Concentric reducers have the same centerline axis on both ends — the pipe diameter reduces symmetrically around the centerline — and are used in vertical pipe runs and where flow symmetry is important. Eccentric reducers have one flat side, which offsets the centerline of the larger and smaller bores. Eccentric reducers are specified in horizontal liquid lines where the flat-top orientation prevents air pocket formation at the reduction (critical in pump suction lines to avoid cavitation) and in bottom-flat orientation where drainage of the line is important. The length and angle of the reducer cone affects velocity transition and pressure recovery: a gradual taper (long reducer) minimizes head loss at the transition; an abrupt step change produces turbulence and should be avoided in high-velocity or high-purity applications.
カップリングは、同じ直径の 2 つのパイプ端を直線で結合します。フルカップリングは 2 つのプレーンパイプ端を接続します。半分のカップリング (またはソケット) を大きなパイプの側面に溶接して、分岐接続点を作成します。減速カップリングは、減速機のような緩やかなテーパーを使用せずに、異なる直径のパイプを結合します。これらは、急激な移行が許容される小さな直径の差に使用されます。ユニオンは、ナット、雄端、雌端のどちら側からもパイプを切ったり緩めたりせずに取り外すことができる 3 ピースのカップリングのバリエーションで、機器の接続部、ポンプの入口と出口のノズル、制御バルブの設置など、メンテナンスのために機器を定期的に取り外す必要がある場所で非常に役立ちます。
キャップとプラグはパイプの端を終端します。パイプキャップはパイプ端の外側にフィットし、所定の位置に溶接、はんだ付け、またはネジ止めされて、ラインを永久的または一時的に閉じます。プラグは、ねじ付き継手またはパイプ端の穴に挿入します。どちらも、未使用の分岐接続をブランクオフしたり、稼働中のシステムに接続する前に完成した配管セクションの圧力テストを行ったり、段階的な建設中にラインにキャップを取り付けたりするために使用されます。ステンレス鋼のプロセス システムでは、接合部でのガルバニック腐食を防ぐために、キャップとプラグはパイプやその他の継手と同じ合金グレードで指定する必要があります。たとえば、304 SS キャップと 316 SS 配管の混合は、これらの合金間のガルバニック電位差が小さいため一般に許容されますが、ステンレス鋼と炭素鋼または銅の継手との混合には慎重な評価が必要です。
ニップルは、両端におねじが付いた短いパイプで、2 つのめねじ継手を接続するために使用されます。クローズニップル (ランニングニップルとも呼ばれます) には、全長に沿ってねじがあり、それらの間にねじのない部分はありません。六角ニップルには、レンチを購入するための中央の六角セクションがあります。ブッシングは、外側に雄ねじ、内側に雌ねじを備えたねじ付き減速機で、より大きな雌ねじ継手を適合させて、より小さな雄ねじパイプまたは継手を受け入れるために使用されます。これらの小さな継手は、計器接続、ユーティリティヘッダー、およびステンレス鋼システムでコンパクトなねじ接続が必要なあらゆる場所で主力です。
接続方法、つまり継手がパイプにどのように接続されるかは、配管継手の圧力定格、漏れの完全性、分解能力、設置コストを決定する際に、継手のタイプと同じくらい重要です。ステンレス鋼管継手は、主に 4 つの接続方法で使用できます。
| 接続タイプ | 一般的なパイプサイズの範囲 | 圧力定格 | 最適な用途 |
| ネジ付き (NPT/BSP) | 1/8 インチ – 4 インチ (DN6 – DN100) | 最大クラス 3000 (6,000 psi) | ユーティリティ、低圧、取り外し可能なジョイント |
| ソケットウェルド | 1/8 インチ – 2 インチ (DN6 – DN50) | クラス3000/6000まで | 小口径高圧プロセス配管 |
| 突合せ溶接 | 1/2インチ – 48インチ (DN15 – DN1200) | フルパイプ定格 (減りなし) | プロセス配管、高圧、大口径 |
| コンプレッション・フェルール | 1/16" – 2" (計装) | 最大 10,000 psi (チューブの外径に依存) | 器具、チューブ、取り外し可能なジョイント |
ねじ付きステンレス鋼継手は、テーパー NPT (National Pipe Taper、米国規格) または平行 BSP (British Standard Pipe、欧州、アジア、および北米以外のほとんどの地域で一般的) ねじを使用して、ねじのかみ合いとねじシーラント化合物によってシールする接続を作成します。 NPT ねじはテーパーによってセルフシールされます。フィッティングが締め付けられると、テーパーねじの側面が互いに食い込み、漏れ経路が減少します。ただし、気泡を通さないシールを実現するには、PTFE テープ、パイプドープ、または嫌気性ねじシーラントが必要です。 BSP 平行ねじ (BSPP) には、テーパーシールではなく面シール (ねじ面に接着ワッシャーまたは O リング) が必要です。 BSP テーパーねじ (BSPT) は NPT と同様に機能します。ねじ付きステンレス継手は、壁の厚さとねじのかみ合いに応じて圧力クラス (2000、3000、および 6000 ポンド) で評価されます。3000 ポンドクラスの 1/2 インチのステンレス エルボは、周囲温度で約 6,000 psi の使用圧力と評価されます。
ソケット溶接継手は、各接続端に凹型のソケットがあり、ジョイントの外側に隅肉溶接される前に、パイプが規定の深さまで挿入されます。この設計は位置合わせが簡単で、切断部を直角にする以外のパイプ端の準備を必要とせず、正しく溶接されると強力な完全強度の接合部が生成されます。パイプ端とソケットの底部の間の内部隙間 (通常、溶接前に残される 1.6 mm の隙間) は、塩化物を含む用途での応力集中と潜在的な隙間腐食部位として知られており、ソケット溶接継手の使用は、非攻撃的な用途、または完全溶け込みシール溶接によって隙間を除去できる状況に限定されます。 ASME B16.11 は、米国におけるソケット溶接継手の寸法の管理規格であり、世界中で広く参照されています。
突合せ溶接ステンレス鋼継手は、公称口径 2 インチを超えるすべてのプロセス配管、およびパイプ定格圧力容量、X 線溶接検査、または衛生的な内面の連続性が必要なサービスの標準です。継手とパイプの端は、定義された角度 (標準的な V 溝溶接準備の場合は通常 37.5°) に面取りされ、端から端まで位置合わせされ、完全溶け込みで溶融溶接されます。正しく実行された突合せ溶接継手は、親パイプと同じ圧力定格を持ち、内部隙間がなく、連続表面として内部不動態化または電解研磨できる滑らかな内部プロファイルを備えています。 ASME B16.9 は、NPS 1/2 インチから 48 インチの突合せ溶接継手の寸法を規定します。肉厚スケジュール (スケジュール 5S、10S、40S、80S) は、正しい取り付けと溶接強度を得るために、パイプと継手の間で一致する必要があります。
ステンレス鋼の圧縮継手 (最もよく知られているのは Swagelok および Parker A-Lok タイプのツインフェルール継手) は、チューブの外径に食い込む硬化フロント フェルールと、ナットを締めたときにスプリングバックと耐振動性を提供するバック フェルールを使用してチューブの外側を掴みます。これらの継手は溶接を必要とせず、何度も作り直すことができる漏れのない接合部を生成し、ステンレス鋼で非常に高い圧力 (小さいチューブ サイズの場合は最大 10,000 psi) に耐えます。これらは、機器のチューブ、サンプル システム、分析装置の接続、油圧機器、および実験用ガス ラインの標準的な接続方法です。取り付けの重要な要件は、チューブの壁の厚さと硬度が正しいことです。フェルールが正しくかみ合うためには、チューブが継手本体よりも硬くなければなりません。軟質焼鈍チューブと硬伸線チューブには異なる食い込み特性があり、組み立て時の気密性に影響します。
材質グレードの選択は、ステンレス鋼管継手を指定する際に最も重要な決定事項です。腐食環境で不適切なグレードを使用すると、場合によっては致命的な結果を招く可能性があり、不必要に高いグレードを使用すると、利益が得られずにコストが増加します。これらは、パイプ継手の用途で最も一般的に使用されるグレードです。
| グレード | UNS番号 | 主要な合金元素 | 代表的な用途 |
| 304 / 1.4301 | S30400 | 18% Cr、8% ニッケル | 一般用途、食品、水、マイルドケミカル |
| 304L / 1.4307 | S30403 | 18% Cr、8% ニッケル, low carbon | 溶接アセンブリ、感作性を考慮したサービス |
| 316 / 1.4401 | S31600 | 16% Cr、10% Ni、2% Mo | 海洋、塩化物環境、プロセス化学薬品 |
| 316L/1.4404 | S31603 | 16% Cr、10% Ni、2% Mo, low carbon | 溶接プロセス配管、医薬品、食品 |
| 317L | S31703 | 18% Cr、13% Ni、3.5% Mo | 316L、パルプ/紙よりも高い耐塩化物性 |
| 2205 デュプレックス | S32205 | 22% Cr、5% Ni、3% Mo、N | 高強度、耐塩化物SCC性、オフショア |
| 904L | N08904 | 20% Cr、25% Ni、4.5% Mo、Cu | 硫酸、腐食性の高い化学薬品サービス |
グレード 304 ステンレス鋼 (公称組成が 18% クロム、8% ニッケルであることから 18/8 とも呼ばれます) は、世界中で最も広く生産および在庫されているステンレス鋼グレードであり、配管、食品サービス、乳製品、水処理、および一般産業用途で使用されるステンレス鋼パイプ継手の大部分を占めています。ほとんどの非塩化物環境で優れた耐食性、良好な溶接性を実現し、高合金グレードと比較してコスト面でも有利です。グレード 304L は、低炭素バージョン (標準 304 の炭素含有量が最大 0.03% であるのに対し、炭素含有量は最大 0.03%) であり、炭素含有量が低いため、溶接中の熱影響部での炭化物の析出 (使用中に粒界腐食感受性を引き起こす可能性がある鋭敏化と呼ばれる現象) を防ぐため、溶接アセンブリに適しています。実際には、ほとんどの継手サプライヤーは現在 304L (ミルアニールされた状態で 304 の機械的要件を満たす) のみを在庫しており、304 と 304L の両方に対する二重認証が一般的です。
316 グレードのステンレス鋼に 2 ～ 3% のモリブデンを添加すると、海水、沿岸大気、塩素化洗浄液、多くの化学プロセス流などの塩化物含有環境における孔食や隙間腐食に対する耐性が劇的に向上します。これにより、316 および 316L ステンレス鋼パイプ継手は、海洋設備、海洋プラットフォーム、沿岸屋外配管、製薬およびバイオテクノロジーのプロセス システム (高純度仕上げとモリブデン含有量の組み合わせにより、CIP システムで使用される強力な消毒用化学物質に対する耐性が向上します)、および希酸、アルコール、および塩化物を含むプロセス流を扱う化学プロセス配管の標準仕様となっています。多くの配管エンジニアが使用する経験則は次のとおりです。浄水、食品との接触、および一般的な軽度の腐食サービスには 304/304L を使用します。サービスに塩化物、塩水、または化学プロセスの流れが含まれる場合は、必ず 316/316L を指定してください。
二相ステンレス鋼（約 50% のオーステナイトと 50% のフェライトの微細構造）は、304 または 316 オーステナイトグレードの約 2 倍の降伏強度を備え、高温塩化物使用における 304 および 316 SS の主な破損モードである塩化物応力腐食割れ (SCC) に対する優れた耐性を兼ね備えています。グレード 2205 (最も一般的な二相グレード) は、海洋の石油およびガスの配管、海水システム、海水淡水化プラントの配管、紙パルプ産業の化学ラインに広く使用されており、高強度と耐塩化物性の組み合わせにより、より高い材料コストと製造コストが正当化されます。二相グレードの強度が高いため、同じ圧力定格のオーステナイト グレードと比較して肉厚を減らすことができ、重量に敏感なオフショア用途における材料コストの上昇を部分的に相殺します。
ステンレス鋼のパイプ継手は、寸法、材料組成、機械的特性、圧力定格、およびテスト要件を規定する一連の包括的な国際規格に従って製造およびテストされています。規格に従って継手を指定することで、寸法の互換性、検証された材料特性、および文書化された準拠性が保証されます。これは、圧力システムの設計コードへの準拠とサードパーティの検査にとって重要です。
ステンレス鋼管継手の表面仕上げは、耐食性、衛生的な洗浄性、流動特性、外観に影響を与えます。これはアプリケーションごとに異なる仕様となるため、調達仕様で明確に定義する必要があります。
ミル仕上げは、鍛造、押出、または圧延によって製造されたままの表面で、やや粗く、鈍い灰色の外観で、熱間加工によるスケールや酸化物の可能性があります。酸洗い仕上げ (酸洗浄またはスケール除去とも呼ばれます) は、硝酸フッ化水素酸酸洗い浴を使用して製造時に発生した熱スケールと表面汚染を除去し、きれいなステンレス表面とその不動態酸化層を復元します。酸洗および不動態化処理された継手は、外観は重要ではないが耐食性と材料の清浄度が必要なほとんどの工業用プロセス配管用途の基本仕様です。 ASTM A380 および ASTM A967 は、ステンレス鋼部品の洗浄、スケール除去、および不動態化を管理します。
機械研磨では、通常、マイクロメートル単位の Ra (算術平均粗さ) で表される、定義された表面粗さの値を達成するために、徐々に細かい研磨剤が使用されます。ステンレスパイプ継手の一般的な機械研磨グレードには、180 グリット (Ra 約 0.8 μm)、240 グリット (Ra 約 0.4 μm)、および 320 グリット (Ra 約 0.2 μm) があります。衛生的で衛生的な用途では、内面の仕上げが重要です。粗い内面には、CIP 洗浄液が確実に到達できない微細な隙間にバクテリアが潜んでいますが、より滑らかな表面 (ほとんどの食品用途では内部が Ra ≤ 0.8 μm、FDA および EHEDG ガイドラインに基づく医薬品用途では Ra ≤ 0.4 μm) は、その場で確実に洗浄および消毒されます。外部研磨は、外観が重要な建築、食品サービス、クリーンルーム用途での美観上の理由から指定されています。
電解研磨は、ステンレス鋼の表面から制御された薄い層を溶解し、微小な谷を残しながら微小な山や汚染物質を除去し、同時に機械的に研磨されたステンレスよりも滑らかで (通常、研磨前の機械仕上げと比較して Ra が 50% 向上)、光沢があり、耐食性が高い表面を生成する電気化学プロセスです。また、電解研磨プロセスでは、鉄に比べて表面のクロムが優先的に濃縮され、より厚く、より保護的な不動態酸化物層が生成されます。電解研磨ステンレス鋼パイプ継手は、超高純度 (UHP) 半導体プロセス ガス システム、医薬品注射用水 (WFI) および精製水システム、製品の純度や細菌汚染防止が最重要視されるバイオテクノロジー処理の標準です。 Ra ≤ 0.25 µm までの内部電解研磨が一般的な医薬品仕様です。
ステンレス鋼製パイプ継手を正しく選択するには、使用条件、機械的要件、規制内容、実際の設置要素を網羅する、構造化された一連の質問に取り組む必要があります。これらのいずれかをスキップすると、設置された配管システムの修復に費用がかかる故障が発生します。
