油圧ガス スプリングの説明: 仕組み、使用場所、適切なガス スプリングの選び方

油圧ガススプリングとは何ですか?またその仕組みは何ですか?

油圧ガス スプリング (一般にガス ストラット、ガス リフト、またはガス充填スプリングとも呼ばれます) は、シリンダー内に封入された圧縮ガス (通常は窒素) を使用して、制御された押し力または減衰力を発揮する機械装置です。金属の張力によってエネルギーを蓄積および放出する従来のコイル スプリングとは異なり、油圧ガス スプリングはガスの圧縮率と、一部の設計ではオイルの抵抗に依存して、スムーズで予測可能で調整可能な動作制御を実現します。

の基本的な構造 油圧ガススプリング 鋼またはステンレス鋼のシリンダー、シリンダーの内外にスライドするピストン ロッド、シールが取り付けられたピストン ヘッド、および加圧ガス チャンバーで構成されます。外部荷重がロッドを内側に押すと、内部のガスが圧縮されてエネルギーが蓄積されます。荷重が取り除かれると、圧縮ガスが膨張してロッドを押し戻し、この装置で知られている持ち上げ力または伸長力を生み出します。油圧減衰バージョンでは、シリンダー内にも正確な量のオイルが存在します。ピストンが動くと、オイルが小さなチャネルやオリフィスを通って押し出され、制御されたクッション性のある方法で動きを遅くします。

力のためのガス圧力と減衰のためのオイル制限のこの組み合わせが、真の油圧ガス スプリングと単純なガス ストラットを区別するものです。その結果、単に押すだけでなく、動きの速度も制御するコンポーネントが誕生しました。これは、突然の動きや制御されていない動きによって機器が損傷したり、ユーザーが負傷したりする可能性がある用途では非常に重要です。

ガススプリングと油圧ダンパー: 主な違いを理解する

これら 2 つの用語はしばしば同じ意味で使用されますが、少し異なるものを表します。標準的なガススプリングは主に伸長力を提供します。ロッドを外側に押し、荷重を開いた位置または上昇した位置に保持します。対照的に、油圧ダンパーは、持ち上げ力を提供するのではなく、動きの速度を制御することに重点を置いています。油圧ガススプリングは、両方の機能を 1 つのユニットに組み合わせています。

実際には、適切なコンポーネントを選択する際には、この区別が重要になります。重い蓋を開けたまま保持するものが必要な場合は、標準のガススプリングで十分な場合があります。しかし、ソフトクローズのキャビネットのドアや病院の設備のハッチなど、蓋をゆっくり静かに閉める必要がある場合は、油圧ガス スプリングの減衰動作が必要です。シリンダー内のオイルは粘性抵抗を生み出し、どれだけ強く押すかに関係なく、予測可能で調整可能な速度で動きを遅くします。

一般的なタイプの油圧ガススプリング

油圧ガス スプリングは、さまざまな力要件、取り付けスタイル、動作プロファイルに合わせていくつかの構成で製造されています。主なタイプを理解すると、適切な製品を適切な用途に適合させるのに役立ちます。

圧縮ガススプリング

最も一般的なタイプ。負荷がかかるとロッドはガス圧に抗して内側に押され、解放されるとスプリングが元に戻ります。これらは、車のトランクの蓋からオフィスチェアの高さ調整機構や家具の昇降システムに至るまで、日常の用途の大部分で使用されています。

引張ガススプリング

トラクション ガス スプリングとも呼ばれるこれらは、逆方向に作用します。つまり、ロッドが外側に引っ張られ、スプリングが収縮力を発揮して圧縮状態に戻ります。特定の産業機械のガードやドアの開閉機構など、引っ張る動作が必要な用途に使用されます。

ロック可能なガススプリング

これらは、通常はエンドフィッティングにある押しボタンまたはレバーを介して手動でトリガーできるロックバルブを備えています。バルブが解放されると、スプリングは自由に動きます。ロックすると、ストロークのどの時点でもその位置をしっかりと保持します。これらは、調節可能なオフィスチェア、診察台、シットスタンドデスクなどに広く使用されています。

調整可能な力のガススプリング

一部の油圧ガス スプリングは、取り付け後に内圧、つまり出力を調整できる補充可能なバルブを備えて設計されています。これは、負荷が変化するアプリケーションや、ユニット全体を交換せずに現場での微調整が必​​要なアプリケーションに役立ちます。

油圧ガススプリングが使用される場所

油圧ガススプリングは、非常に幅広い産業や製品に使用されています。コンパクトなフォームファクターで制御されたスムーズな動きを実現できるため、昇降、または減衰が必要な場合に最適なソリューションとなります。

自動車の世界では、油圧ガス スプリングは、温度変化に関係なく一貫した力出力で、車両の耐用年数にわたって数千回の開閉サイクルに対応できるように設計されています。家具業界では、同じコア技術がはるかに低い力に適応されていますが、静かな操作と高級製品の感触に匹敵するソフトでエレガントな閉じる動作が求められます。

購入前に理解すべき主な仕様

主要な仕様を理解せずに油圧ガス スプリングを購入すると、コンポーネントが荷重を保持できなかったり、勢いよく閉まりすぎたりする可能性があります。知っておく必要がある数字は次のとおりです。

伸長力(F1)

これは、ガス スプリングが完全に伸びたときに発揮される力で、単位はニュートン (N) です。これは最も重要な仕様であり、それを支える蓋、ドア、またはパネルの重量と一致する必要があります。ガススプリングが弱すぎると負荷を開いた状態に保持できません。強すぎるとクローズが困難になり、オープンポジションをオーバーシュートする可能性があります。

ストローク長さ

ストロークは、ロッドが完全に圧縮された位置と完全に伸びた位置の間で移動する距離です。これは、アプリケーションの物理的な形状、特に蓋またはパネルが開いたときに取り付けポイントが移動する距離と一致する必要があります。これを間違えると、蓋が完全に開く前にガススプリングが移動量を使い果たすか、底に達して取り付け金具にストレスがかかることになります。

圧縮および伸張した長さ

これらは、完全に閉じたときと完全に開いたときのガス スプリングの全体的な物理的寸法です。ユニットが両方の位置で利用可能なスペースに収まるようにするには、両方が必要です。伸びた長さは、圧縮した長さにストローク長を加えたものに等しくなります。

エンドフィッティング

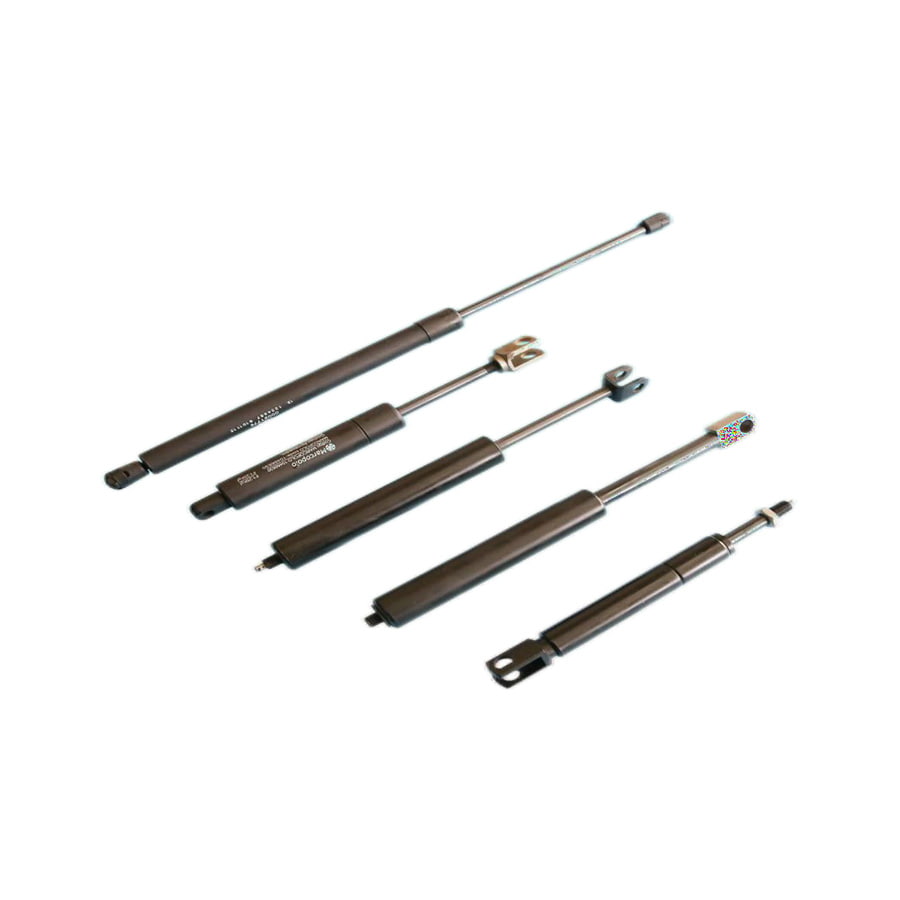

油圧ガス スプリングには、さまざまなエンド フィッティングが用意されており、ボール ピン、アイ ブラケット、クレビス マウント、ねじ付きエンドなどが最も一般的です。フィッティングのタイプによって、スプリングがアプリケーションにどのように取り付けられるかが決まり、動作中の関節角度に影響します。適合しないフィッティングは、固着や摩耗の加速を引き起こします。

動作温度範囲

ガス圧力は温度によって変化します。これは、ガス スプリングの出力力がすべての条件下で完全に一定ではないことを意味します。標準的な油圧ガス スプリングは通常、-30 °C ～ 80 °C で動作しますが、用途に極度の高温 (エンジンや工業炉の近く) または極寒 (冬の屋外機器) が含まれる場合は、それらの条件に対応した定格のユニットが必要になるか、性能の変動が予想されます。

アプリケーションに適したガス スプリング力を計算する方法

油圧ガス スプリングを指定する場合、正しい伸長力を選択することが最も重要なステップです。計算は荷物の重量、取り付けポイントの位置、開口角度によって異なります。以下は、最も一般的なシナリオである、ヒンジ付き蓋のアプリケーションのプロセスの簡略化されたバージョンです。

• 積載重量 (W) を測定します。 蓋またはパネルの重量をキログラム単位で測定し、9.81 を掛けてニュートンに変換します (例: 10 kg の蓋 = 98.1 N)。
• 重心距離 (L1) を求める： 水平（完全に開いた状態）で、ヒンジから蓋の質量中心までを水平に測定します。これは通常、蓋の深さの半分です。
• ガススプリングのモーメントアーム (L2) を測定します。 これは、ヒンジ軸から蓋側の取り付け点におけるガス スプリングの作用線までの垂直距離です。これはストローク全体を通じて変化するため、最も要求が厳しい瞬間、通常は蓋が水平なときの位置を使用してください。
• 必要な力を計算します。 力 = (W × L1) ÷ L2。 2 つのガス スプリングを使用している場合は、結果を 2 で割ります。常に 10 ～ 15% の安全マージンを追加し、最も近い利用可能な力定格に切り上げてください。
• メーカーのツールを使用します。 ほとんどの信頼できるガス スプリング メーカーは、測定値を入力するとこれらの形状計算を自動的に処理するオンライン計算機またはダウンロード可能なスプレッドシート ツールを提供しています。これらのツールは、手動による推定よりもはるかに正確です。

取り付けポイントの位置が必要な力に多大な影響を与えることは注目に値します。ガス スプリングの取り付けポイントをヒンジに近づけたり、ヒンジから遠ざけたりすると、機械的な利点が大幅に変化します。つまり、ブラケットの位置を変更するだけで、同じ物理的なスプリングでも軽く感じたり、重く感じたりすることができます。

油圧ガススプリングの取り付けのヒント

完璧に指定された油圧ガス スプリングであっても、正しく取り付けられていない場合は、性能が低下したり、早期に故障したりすることがあります。これらの実践的なガイドラインは、標準的な圧縮ガス スプリングの設置の大部分に適用されます。

• 可能な限りロッドを下げてください。 ピストンロッドは取り付け位置では下を向く必要があります。これにより、オイルシールが潤滑され、オイルがシールと接触した状態が維持され、耐用年数が大幅に延長されます。ロッドアップの取り付けが必要な場合がありますが、スプリングの寿命が短くなり、一部の製品では保証が無効になる場合があります。
• 側面荷重を避けてください。 油圧ガス スプリングは、中心軸に沿って動作するように設計されています。取り付けブラケットの位置がずれていることによって曲げ、ねじれ、または側面荷重が生じると、シールの摩耗が加速され、ロッドが固着したり座屈したりする可能性があります。両端にピボットフィッティングを使用して、動作中にスプリングが自動的に位置合わせできるようにします。
• 最大ストロークを超えないようにしてください。 定格ストロークを超えてピストンロッドに力を加えると、内部シールが損傷し、直ちにガス損失が発生します。必要に応じて小さな機械的ストップを使用して、取り付けジオメトリの移動が定格ストローク内に制限されていることを確認してください。
• シリンダーに穴を開けたり、切断したり、溶接したりしないでください。 シリンダーには高い内圧がかかっています。標準的なガススプリングには 150 ～ 200 bar の窒素が含まれている場合があります。シリンダーの改造はいかなる方法であっても非常に危険であり、致命的な故障を引き起こす可能性があります。
• エンドフィッティングのトルクを確認してください。 エンドフィッティングの緩みは、現場設置における早期故障の最も一般的な原因の 1 つです。すべてのねじ接続をメーカーの仕様に従って締め付け、必要に応じてねじロック剤を使用します。

油圧ガススプリングの寿命はどのくらいですか?いつ交換する必要がありますか?

適切に仕様化され、正しく取り付けられた油圧ガス スプリングは、一般的な用途で 50,000 ～ 100,000 のフル サイクルを実現する必要があります。高周波産業環境では、これはわずか数年に相当する可能性があります。住宅用家具を 1 日に 1 〜 2 回開けると、同じバネが 10 年以上続く可能性があります。

最も一般的な故障モードは、シールの劣化によってガス圧力が徐々に失われることであり、これにより時間の経過とともにスプリングの力が失われます。これは、蓋​​やカバーが開かなくなって下に流れ始めたり、オフィスの椅子が一日中ゆっくりと沈んだりするときに気づくでしょう。油圧ガススプリングの交換が必要なその他の兆候は次のとおりです。

• ロッドシールの周囲に目に見えるオイル漏れがあり、シリンダー本体に黒っぽい油状の残留物が残っています。
• 伸張または圧縮中にギザギザまたは不均一な動きがあり、汚染または内部損傷を示唆しています。
• ピストンロッドの腐食または孔食。これはロッドのクロムメッキが剥がれており、内部シールが損傷している可能性があることを示しています。
• 減衰速度の明らかな変化 (新品時よりも大幅に速いか大幅に遅い) は、オイルの損失または内部バイパスを示しています。

油圧ガス スプリングは通常、現場では修理できません。一部の大型工業用バリエーションはメーカーが再充電または再構築することができますが、標準ユニットは生涯密閉されており、故障した場合は完全なアセンブリとして交換する必要があります。適切な機器を使用せずに加圧シリンダーを再充填しようとすることは非常に危険です。

油圧ガス スプリングの選択: ブランド、品質、調達

ガススプリング市場は、ヨーロッパやアメリカの老舗メーカーの精密設計コンポーネントから、品質が不安定な安価な汎用製品まで多岐にわたります。安全性が重要な用途やハイサイクル用途では、ブランドと品質認証が非常に重要です。サプライヤーを評価するときは、次の指標に注目してください。

• ISO9001認証取得 メーカーからの報告により、一貫した生産品質管理が実施されていることを確認します。
• 追跡可能な力の許容差 — 高品質のガススプリングは、±10% 以上の力許容差で製造されており、要求に応じて文書化されたテストデータが入手可能である必要があります。
• ステンレス鋼のロッドとシリンダーのオプション 屋外または腐食環境に適しており、該当する場合は適切な IP または塩水噴霧試験評価が適用されます。
• 技術サポートと選択ツール — 評判の良いメーカーは、エンジニアリング サポート、選択ソフトウェア、ダウンロード可能な CAD モデルを提供しており、これはプロフェッショナル グレードの製品であることを示す強力な指標です。
• RoHSおよびREACH準拠 消費財、エレクトロニクス、または EU 規制の市場に投入される製品の場合。

油圧ガス スプリングの分野でよく知られているメーカーとしては、Stabilus、Bansbach、ACE Con​​trols、Suspa、Camloc などが挙げられます。 DIY 家具プロジェクト、アフターマーケットの自動車交換品、またはプロトタイピングなど、少量または重要ではない用途の場合、品質が保証された販売代理店は、メーカーの直接購入に必要な最小注文数量を設けずに、手頃な価格帯で幅広い標準サイズを在庫していることがよくあります。
